Иглофильтры, коллекторы, рукава, муфты, комплектующие оборудования водопонижения

Все комплектующие установок водопонижения, такие как: иглофильтры, рукава, муфты, надфильтровые трубы - рассчитаны на многократное использование, но, тем не менее, их периодически приходится заменять на новые. Поэтому в продажу дополнительно предлагается основной ассортимент комплектующих: сетчатые иглофильтровые элементы ФСК, игольчатые фильтры в сборе, напорные резиновые рукава, сборные двухсекционные надфильтровые трубы, гофрорукава, муфты, прокладки.

Спиральный иглофильтр ФСК предназначен для фильтрации грунтовых вод при использовании в комплекте оборудования водопонижения ЛИУ и вакуумных установок УВВ. Конструктивной особенностью и преимуществом иглофильтров данной модели является комплектация каждого из них запирающим клапаном, что позволяет устанавливать их независимо, без предварительного бурения или размыва вспомогательными приспособлениями, поэтому они называются самозамывающимися или самопогружающимися.

иглофильтры для установок водопонижения игольчатый фильтр фск запорный клапан иглофильтра сетка спирального игольчатого фильтра иглофильтр водопонижения ФСК

Фильтрующая сетка элемента имеет размер ячейки 0,2-0,3 мм и площадь поверхности 0,14 кв.м. Диаметр иглофильтра - 70 мм, длина - 970 мм, масса - 6,32 кг. Фильтрующее звено соединяется с надфильтровой трубой с помощью резьбового соединения 1,5 дюйма.

схема устройства иглофильтра

Схема фильтрового звена спирального иглофильтра ФСК: 1- надфильтровая труба, 2- муфта, 3- стакан, 4- уплотнение, 5- внутренняя труба с перфорацией, 6- удерживающие прутки, 7- фильтрующая сетка, 8 и 9- стальные спирали, 10- зубчатая коронка, 11- шар-клапан.

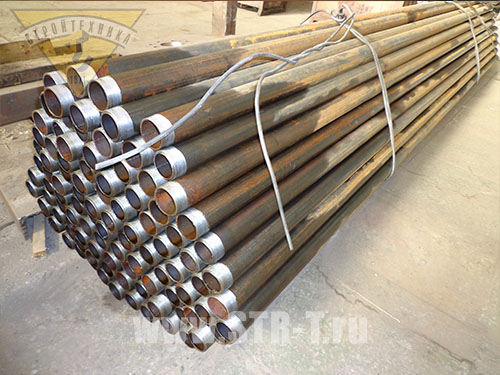

Надфильтровые трубы комплектуются из отдельных элементов длиной 1,5 и 3 метра и, соединяясь со спиральным игольчатым фильтром, образуют погружную колонну общей длиной до 8,5 метров.

надфильтровые трубы иглофильтровая труба установки водопонижения

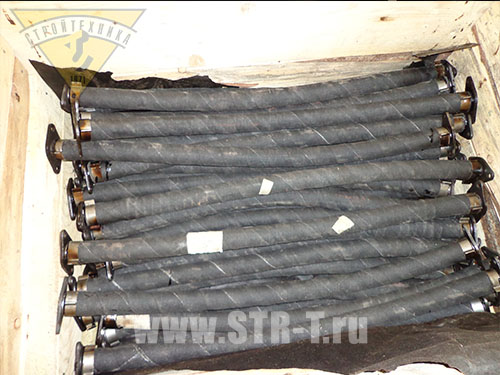

Шланги - надфильтровые рукава соединяют собранный иглофильтр с коллекторной трубой через муфту. Длина рукава - 1130 мм.

рукава иглофильтров

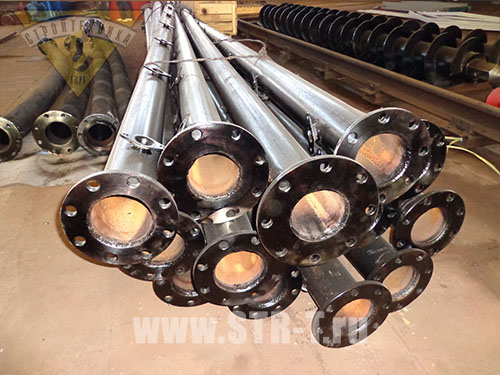

Коллекторы обеспечивают сбор воды от отдельных фильтровых колонн и её подвод к насосному агрегату. Длина звена коллектора - 6 метров. Возможна отдельная поставка или комплектация выпускаемых установок водопонижения коллекторами как нового (облегчённого) типа - диаметром 133 мм, так и старого - диаметром 159 мм.

коллекторы для установок водопонижения иглофильтрами

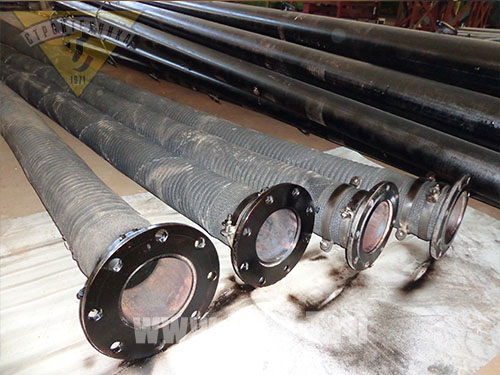

Рукава всасывающие и напорные - гофрированные трубопроводы, обеспечивающие подачу и отвод воды от насоса установки водопонижения и допускающие некоторую гибкость в расположении системы. Длина звена рукава - 4 метра.

рукава установок водопонижения
