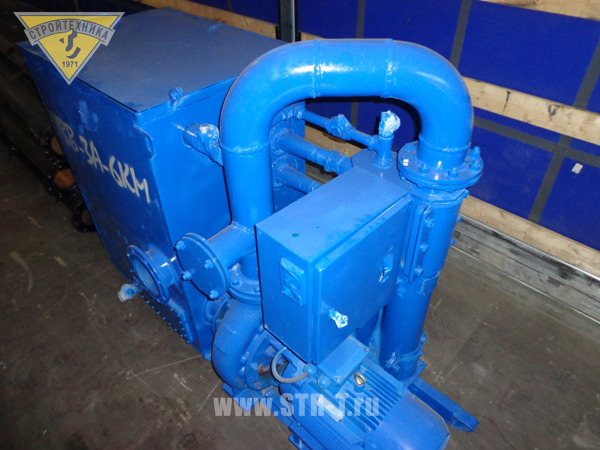

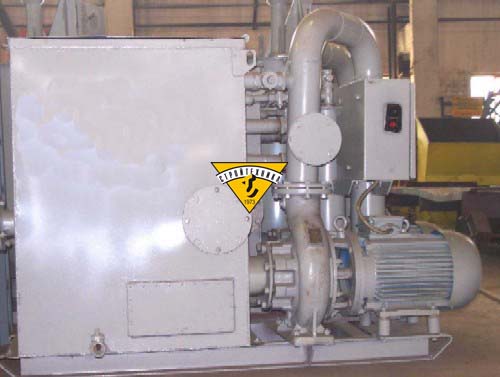

Установка вакуумного водопонижения УВВ-3А-6КМ

Установка строительного вакуумного водопонижения УВВ-3А (ТУ 34-23-10925-85) предназначена для осушения грунтов с коэффициентом фильтрации 0,1-2 м/сут, мелкозернистых, пылеватых и глинистых песков, супесей, ила, лессов и, в отдельных случаях, грунтов с Kф 2-15 м/сут (чистых мелкозернистых, иногда среднезернистых песков) при помощи иглофильтров.

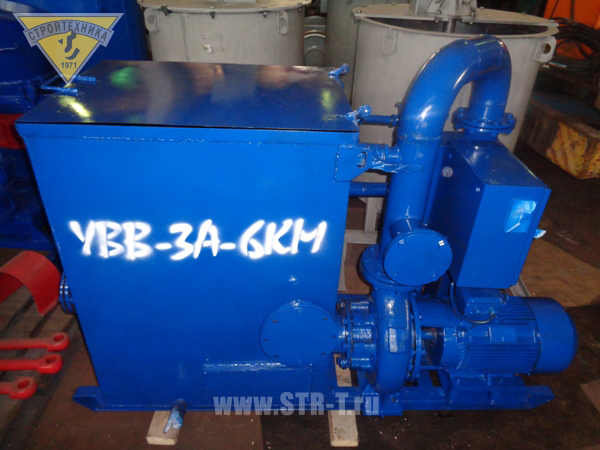

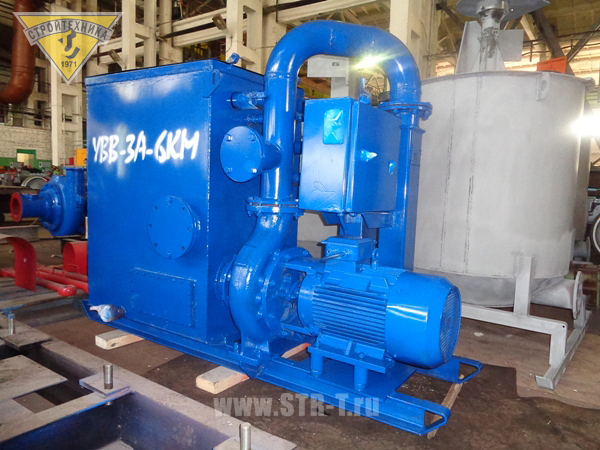

установка вакуумного водопонижения увв-3а установка водопонижения иглофильтрами УВВ-3 установка вакуумного водопонижения увв-3а-6км эжекторная установка водопонижения грунтовых вод иглофильтровая вакуумная установка водопонижения УВВ

Характерной особенностью установки водопонижения вакуумного типа, станции УВВ является её способность откачивать из всасывающего коллектора и иглофильтров водяную смесь с большим содержанием воздуха, попадающего туда в случае значительного снижения уровня грунтовых вод. Этот фактор зачастую становится определяющим при подборе оборудования для осушения строительных площадок после проведения необходимых в таких случаях гидрологических изысканий и проектных работ.

Технические характеристики установки вакуумного водопонижения УВВ-3А-6КМ

Максимальная производительность насосного агрегата на входе, м3/час 160
Максимальная производительность станции водопонижения на выходе :
по воде, м3/час
64
по воздуху, при вакууме в коллекторе 0,75 кг/см2,  м3/час

25

Предельная высота подачи откаченной воды, м, не более 20
Вакуум в коллекторе по показанию вакуумметра, кг/см2 0,95
Количество коллекторных звеньев Ду-146 мм длиной 6 м, шт 14
Максимальная длина звена иглофильтра, м 8,5
Максимальное количество иглофильтров, шт 100
Мощность электродвигателя, кВт 15
Общая масса установки, включая комплектующие (коллекторы, трубы, муфты, иглофильтры и пр), кг 6530
Габаритные размеры основного агрегата, мм:
длина 1940
ширина 780
высота 1400

Водопонижение при помощи вакуумной установки может быть использовано при подаче выкаченной воды на излив, при подаче откаченной воды на высоту до 20 м без помощи дополнительных насосов (в случае монтажа насосного агрегата установки на дне котлованов, траншей, в шахтах и тоннелях).

На видео: работа вакуумной установки на стройплощадке, отгрузка установки водопонижения УВВ из цеха производства на строительный объект:

Подробнее о производстве работ с помощью станций УВВ - в разделе: Строительное водопонижение иглофильтровыми установками.

Конструктивно, установка УВВ-3А состоит из всасывающей системы (иглофильтры, рукава, коллектор, приёмный блок) и насосного блока, агрегированного из эжекторной кассеты, регулирующего клапанного устройства, центробежного насоса, бака циркуляции и стабилизатора выходящего потока. Подробнее - на спецификации к схеме:

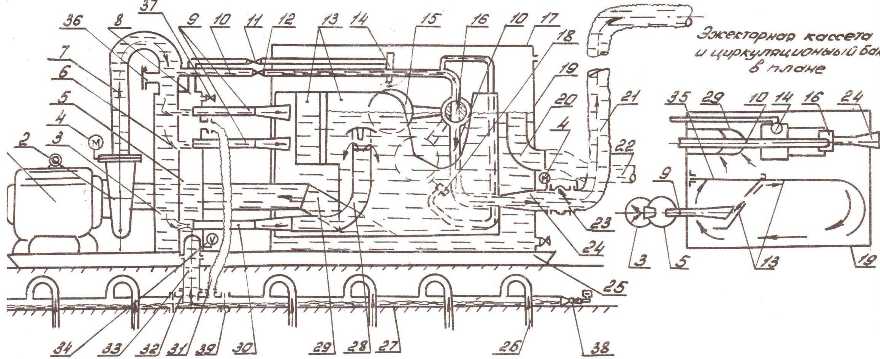

Принципиальная схема установки УВВ-3А-6КМ

схема работы установки вакуумного водопонижения УВВ-3 А

1 - электродвигатель, 2 - центробежный насос, 3 - напорня камера, 4 - манометр, 5 - приёмная камера, 6 - сопло, 7 - трубопровод напорный, 8 - воздушная линия, 9 - эжекторы водо-воздушные, 10 - линия напорная сбросная, 11,12 - краны пробковые, 13 - приёмник потока, 14 - воздушный клапан, 15 - поплавок, 16 - регулирующий клапан, 17 - крышка, 18 - водяной клапан, 19 - бак циркуляционнй, 20 - стояк сливной, 21 - трубопроводы сбросные напорные, 22 - рукава линии свободного излива, 23 - обратный клапан, 24 - расширитель, 25 - рама, 26 - иглофильтр, 27 - всасывающй коллектор, 28 - труба выбросная, 29 - патрубок всоса, 30 - эжектор водоводяной, 31 - шланг переходный воздушный, 32 - блок приёмный, 33 - рукав переходный водяной, 34 - вакуумметр, 35 - перегородка, 36 - патрубок сбросный резервный, 37 - патрубок воздушный резервный с кранами, 38 - отвод с краном и обратным клапаном, 39 - фильтр.

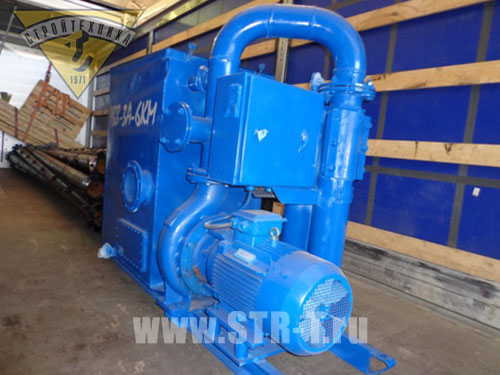

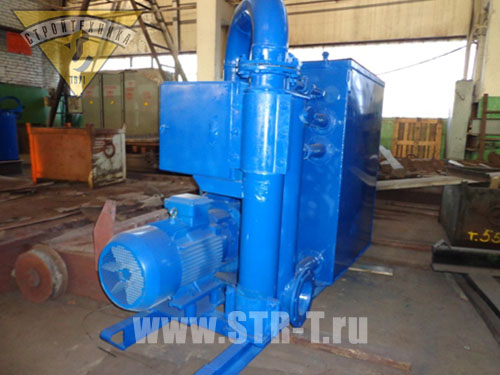

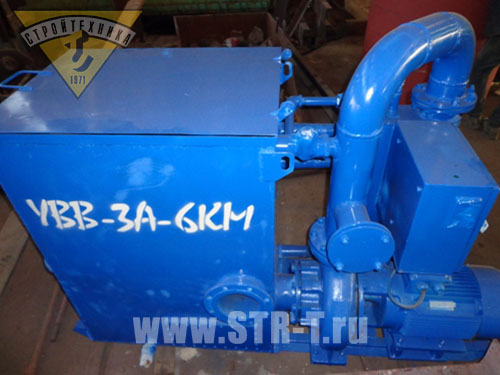

производство установок УВВ-3А  УВВ-3А-6КМ  погрузка вакуумного насосного эжекторного агрегата УВВ-3А

При потребности в передвижном автономном оборудовании принимаются технические задания на производство иглофильтровых установок УВВ с дизельным двигателем. Перед продажей устновки вакуумного воопонижения проходят обязательную проверку на испытательном стенде.

***

Наша компания готова провести обучение и подготовку специалистов для работы на установках, станциях водопонижения УВВ и ЛИУ. Мы также готовы оказать услуги шеф-монтажа и пусконаладки оборудования на объекте.
