Иглофильтровая установка водопонижения грунтовых вод ЛИУ-6 БМ, ЛИУ-5, -4

Водопонижение грунтовых вод лёгкой иглофильтровой установкой ЛИУ-6БМ (ТУ 34-23-10138-80) используется для искусственного понижения уровня водонасыщенности в песчаных и супесчаных грунтах при производстве строительных и монтажных работ (проходка траншей, осушение котлованов), строительстве плотин гидротехнических объектов, подземных выработок и других объектов нулевого цикла.

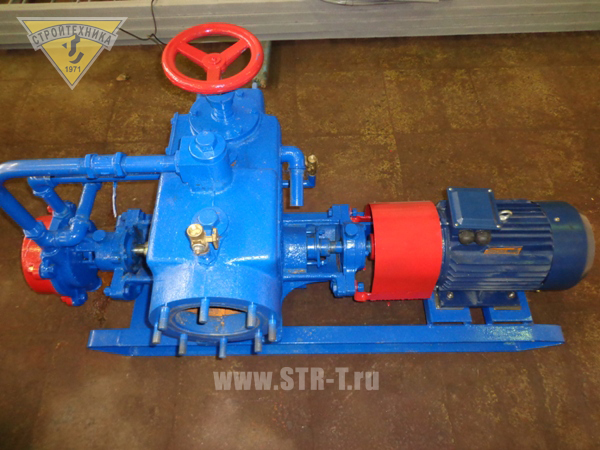

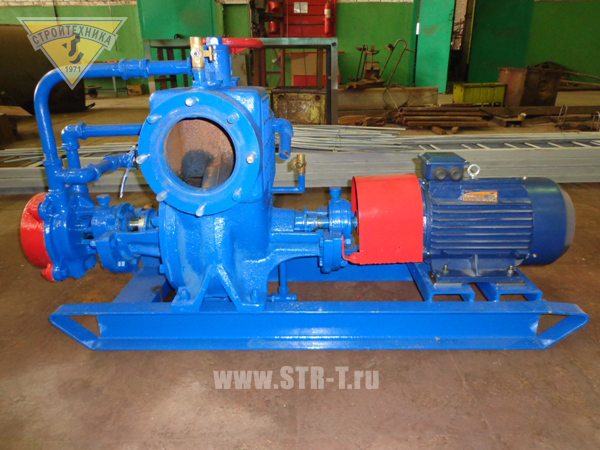

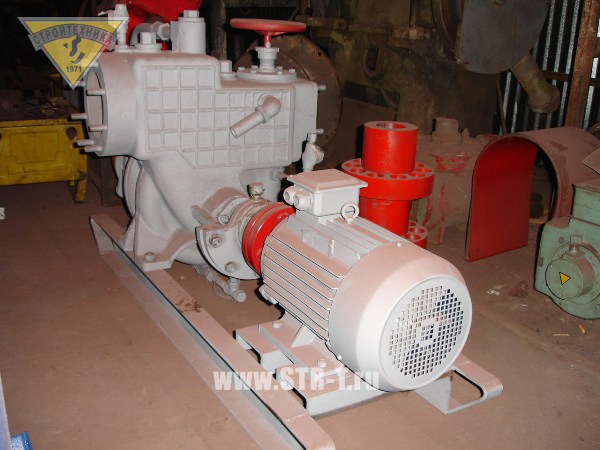

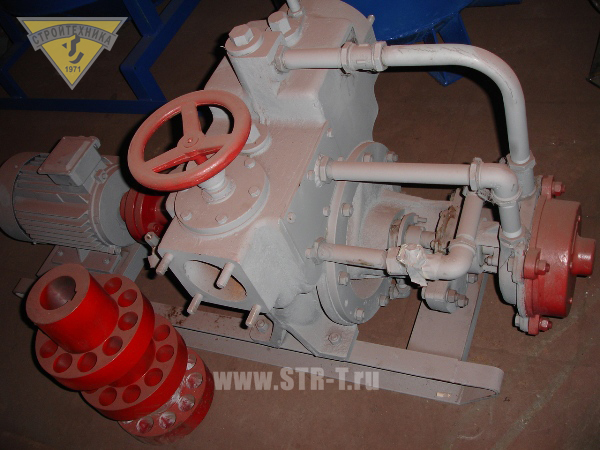

легкая установка водопонижения ЛИУ на заводе производство установок водопонижения иглофильтрами ЛИУ-6 лёгкая иглофильтровая установка ЛИУ иглофильтровая установка водопонижения в цехе производства иглофильтровальная установка ЛИУ-6 БМ

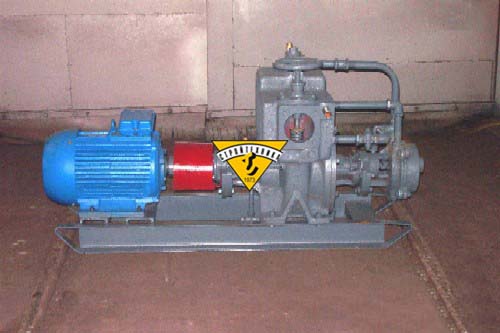

Конструктивно, легкая иглофильтровая установка ЛИУ-6БМ состоит из спаренных насосных агрегатов: основного ЛИУ-5 (двигатель мощностью 22кВт) и вспомогательного (резервного) насоса ЛИУ-4 (с двигателем 11 кВт). Работать могут либо один или второй агрегат, либо одновременно - с максимальной суммарной мощностью. При этом режиме работы установки осушение происходит с максимальной производительностью.

В случаях, когда не требуется большая производительность системы, на объект может быть поставлен сокращенный комплект оборудования - с одним насосным агрегатом: ЛИУ-4 или ЛИУ-5, цена которого будет существенно ниже.

В комплект поставки установки ЛИУ-6 входят: коллектора, рукава, соединительные шланги, надфильтровые трубы, иглофильтры, фланцы, патрубки, заглушки, муфты, прокладки, комплект крепежа, специальные ключи, приборы управления и контроля (вакуумметры, манометры). Подробнее: о комплектующих установок водопонижения.

Игольчатый фильтр представляет собой комбинацию спирального фильтрового звена ФСК, соединённого последовательно с надфильтровой трубой, муфтой и гибким шлангом. Шланги присоединяются к коллектору, из которого через всасывающий гофрированный рукав вода поступает в насосный агрегат иглофильтровальной установки. Для изменения направления коллектора в комплект установки осушения входят 4 колена 45° и 90°. Полная комплектовочная ведомость высылается по запросу.

По желанию заказчика и согласованному ТЗ возможно изготовление иглофильтровой установки ЛИУ с дизельным силовым агрегатом.

Предварительное погружение иглофильтров в грунт производится либо с помощью предварительного бурения скважин, либо методом размывания струей воды, которую обеспечивает работа самой установки или сторонний насосный агрегат (погружной, АМС и т.п.), обеспечивающий рабочее давление 8 атм. Расход воды при этом составляет 30-65 м3 в час.

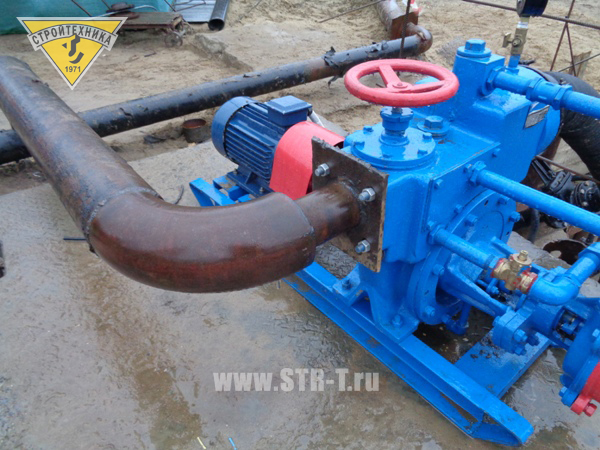

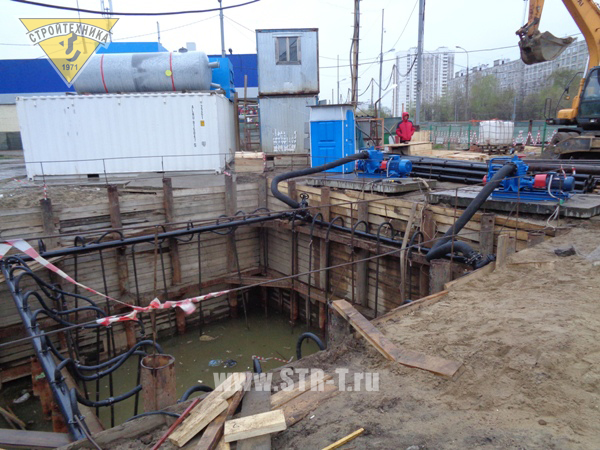

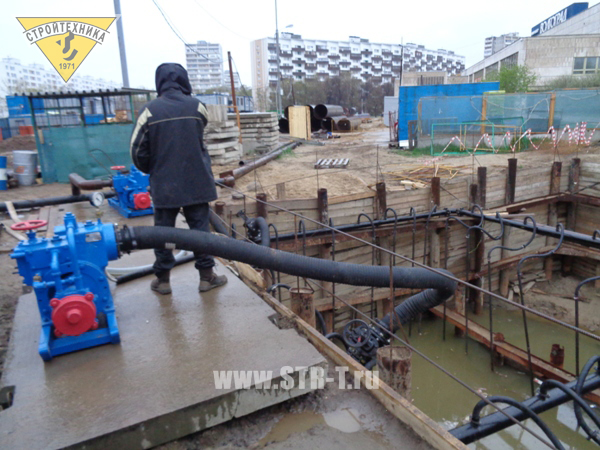

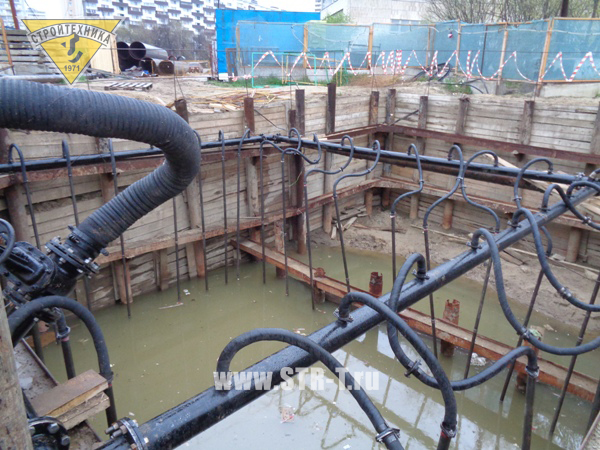

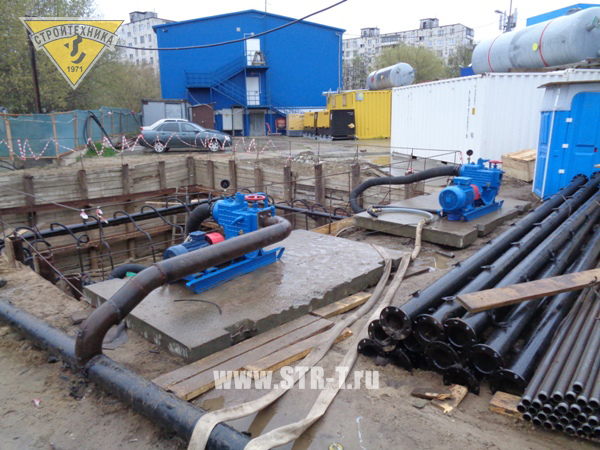

работа установки ЛИУ-6 БМ на строительном объекте установка водопонижения ЛИУ в собранном виде у котлована основной насос ЛИУ-5 комплекса установки водопонижения установка водопонижения иглофильтрами лиу при откачивании грунтовой воды в котловане установка водопонижения грунтовых вод на строительном объекте

Технические характеристики легкой иглофильтровой установки водопонижения ЛИУ-6 БМ

Производительность максимальная суммарная по воде, м3/час 205
Максимальная высота самовсасывания, м 9,5
Максимальное вакуумметрическое давление (разряжение) во всасывающем коллекторе, КПа 100
Мощность электродвигателей насосных агрегатов, основной/вспомогательный кВт 22/11
Максимальный напор на выходе из насоса, МПа (кГс/см2) 0,38
Номинальная длина коллектора, м 100
Длина одного звена коллектора, м 6
Диаметр условного прохода коллекторных труб, мм 150
Номинальное количество иглофильтров (в комплекте), шт 100
Диаметр условного прохода надфильтровых труб, мм 40
Максимальная длина иглофильтрового звена, м 9,0
Установленная электрическая мощность, кВт 33
Масса полного комплекта установки, кг 6750

Насосные агрегаты установки водопонижения ЛИУ-5 и ЛИУ-4

Характеристика: ЛИУ-5 ЛИУ-4
Подача по воде куб.м/ч 140 65
Мощность двигателя, кВт 22 11
Масса, кг 560 430
Максимальное вакуумметрическое давление кгс/см2 1.0 0.95
Полный напор, кгс/см2 3.5 2.8
Частота вращения, об/мин 1450 1450
Эксплуатационная производительность (75-100 иглофильтров) м.куб/час 100-35 45-20
Габаритные размеры установок (длина/ширина/высота), м 1,8х0,6х0,7 1,7х0,5х0,6

Справочная информация по паспорту установки ЛИУ-6

Строительное водопонижение иглофильтрами применяется на грунтах с коэффициентом фильтрации от 2 до 40 м/сут, для понижения уровня грунтовых вод до 5,0-7,0 метров. Вакуумный насосный агрегат ЛИУ поднимает и подаёт грунтовую воду за пределы стройплощадки на высоту до 35 метров.

В грунтах с коэффициентом фильтрации менее 3 м/сут эффективность водопонижения с помощью иглофильтров в большой мере зависит от гидрогеологических условий и мощности водоносных слоев, условий питания грунтовых вод. При дренажных работах в грунтах с коэффициентом фильтрации более 40 м/сут, особенно при большой мощности водоносного горизонта (более 10 м) следует сопоставлять эффективность и экономичность применения иглофильтровальных установок по сравнению с другим методом глубинного осушения - погружными насосами в скважинах большого диаметра или трубчатых колодцах.

***

Проводим обучение и подготовку специалистов для работы на установках водопонижения ЛИУ и УВВ перед поставкой на объект, либо непосредственно после приобретения. Готовы обеспечить шеф-монтаж для надлежащей установки нашего оборудования на объекте.
