Планетарно-роторные бетоносмесители

Данный вид смесителей является разновидностью циклических бетоносмесителей принудительного действия чашеобразного (тарельчатого) типа. В отличие от роторных агрегатов, ось вращения смесительных лопастей не является неподвижной, а, в свою очередь, также совершает дополнительное вращение - вокруг основного вала привода, что обеспечивается дополнительным планетарным механизмом привода. Такая кинематическая схема обеспечивает интенсификацию процесса перемешивания компонентов, повышение качества получаемой смеси за счёт более высокой однородности, уменьшение продолжительности рабочего цикла, повышение производительности.

У планетарно-роторных бетоносмесителей рабочая ёмкость состоит из внешней цилиндрической чаши (17), внутреннего стакана (14) и днища (16). Внутренний цилиндр препятствует созданию "мёртвой", застойной зоны в центре ёмкости бункера, где могли бы задерживаться не перемешанные материалы. Цилиндрические боковые и донные поверхности бункера-чаши предохраняются от повышенного износа сменными листами броневой защиты. Для выгрузки готовой бетонной смеси в нижней части бункера располагается поворотный сегментный шиберный затвор (13), привод которого осуществляется пневмоцилиндром (18). Смесительная ёмкость закрывается сверху крышкой с приёмным патрубком (1) для загрузки сухого цемента из дозатора и с загрузочным люком (10) для инертных наполнителей.

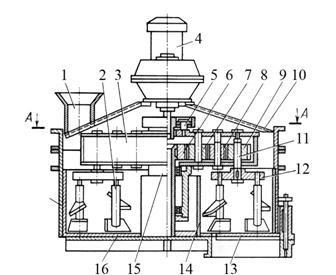

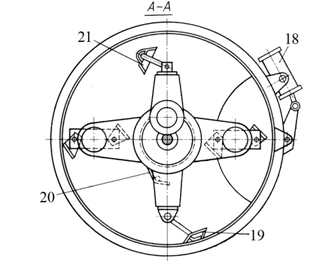

схема планетарного бетоносмесителя   планетарно-роторный смеситель

Планетарно-роторный бетоносмеситель с неподвижной чашей:
1 - загрузочный патрубок; 2 - смесительные лопасти; 3 - траверса; 4 - мотор-редуктор;
5 - эластичная муфта; 6, 7, 8, 9 - планетарные шестерни; 10 - крышка; 11 - лопастной вал; 12 - диск-водило лопастного вала; 13 - шибер затвора; 14 - внутренний стакан;
15 - центральная ось; 16 - донная броня; 17 - боковые стенки корпуса; 18 - пневмоцилиндр привода затвора;
19 - внешний скребок; 20 - внутренний скребок; 21 - подгребающая лопасть

Над крышкой смесителя, на центральной оси чаши размещается мотор-редуктор привода (4) с вертикальным валом.
Крутящий момент от редуктора передается траверсе (3) через эластичную муфту (5). Далее, через планетарные шестерни (6, 7, 8 и 9) вращение передаётся на валы (11), и диск-водило (12), к которому крепятся рычаги лопастедержателей со смесительными лопастями (2).
Такая конструктивная схема вынуждает смесительные лопасти совершать сложное движение по траектории, называемой эпициклом, при которой вращение происходит одновременно по двум осям.

Примером планетарного бетоносмесителя является смеситель БП-1125
