Горизонтальные смесители принудительного действия

Горизонтальные бетоносмесители принудительного типа циклического действия.
Смесители данного вида отличаются соответствующей кинематической схемой: подача крутящего момента происходит на горизонтально расположенный вал (валы) со смесительными лопатками, лопастями или шнеком. Бетоносмесители также имеют характерный корытообразный корпус. Данный вид оборудования предназначен для производства бетонных смесей и строительных растворов как непосредственно на местах их использования, так и в составе стационарных бетонных узлов, заводов бетона. В настоящее время производятся одновальные и двухвальные модели принудительных горизонтальных бетоносмесителей.

Одновальные смесители имеют простую и надёжную конструкцию с одним вращающимся валом. Могут иметь различную загрузочную ёмкость и производительность, в том числе, выпускаются модели небольшого объёма, с возможностью перемещения по объекту (на колёсах).

Конструктивно: на раме-тележке 1 установлены стойки 2, к которым шарнирно крепится корпус 5. В шарнирах корпус может свободно поворачиваться рукояткой 8 для обеспечения выгрузки готовой смеси. Через центральную ось корпуса проходит горизонтальный вал 4, приводимый от электродвигателя через цилиндрический редуктор 10 и эластичную муфту. К валу прикреплены винтообразные смесительные лопасти 7. Зазор между лопастями и корпусом необходимо поддерживать в диапазоне 5...15 мм, что регулируется путем радиального перемещения лопастей. Загрузочное устройство имеет решеточное ограждение 6.

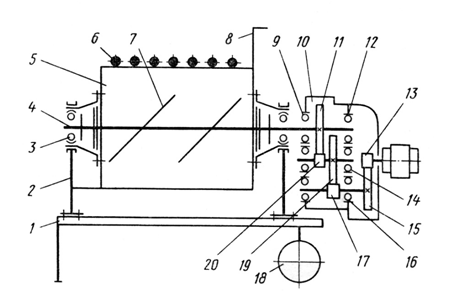

Кинематическая схема одновального горизонтального лоткового смесителя:
1 - рама-тележка; 2 - стойка; 3, 9, 12, 14, 16 - подшипники качения;
4 - лопастный вал; 5 - корпус; 6 - решетка отсеивания инертного наполнителя; 7 - лопасть; 8 - рукоятка; 10 - редуктор; 11, 13, 15, 17, 19, 20 - зубчатые колеса; 18 - ходовое колесо.

Двухвальные горизонтальные смесители чаще всего имеют увеличенную производительность и ёмкость бункера по загрузке, а конструкцию установки оснащают скиповой загрузкой.
Смесительный агрегат представляет из себя вал 3, на котором смонтированы кронштейны 5 с закрепленными на них лопастями 4. Вал вращается в подшипниках 2, установленных на стенках корпуса 1.
Помимо расположения 2-х параллельных валов конструкция бетоносмесителя принципиально не отличается от одновального. Лотковый корытообразный корпус в некоторых конструктивных схемах выполняют разъёмным - из двух половин, которые при разгрузке поворачиваются на стойках относительно осей валов.

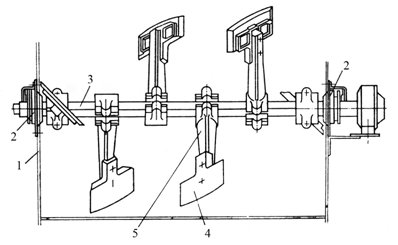

Смесительное устройство двухвального смесителя:
1 - корпус; 2 - подшипники; 3 - вал; 4 - лопасть; 5 - кронштейн
