Опалубка перекрытий, стойки, опорные балки, фанера

Для формирования опалубки перекрытий применяется техническое решение в виде создания пространственной конструкции, посредством чередования стоек с опорной и вильчатой головками по площади проектируемого перекрытия, на которые укладываются и закрепляются опалубочные щиты. Такая технология называется объемной опалубкой.

Листы ламинированной фанеры закрепляются на продольных и поперечных несущих балках, которые в свою очередь монтируются на стойках с выдвижными домкратами, идентичными по конструкции строительным турам. Рамы изготавливаются из лёгких алюминиевых сплавов, рабочий ход домкрата достигает максимум 60 см. При необходимости элементы конструкции объёмной опалубки можно соединять в большие системы величиной с проектируемое перекрытие.

В качестве палубы при возведении перекрытий в зависимости от конкретного проекта могут быть использованы щиты различных типов (деревянные, металлические, пластиковые). Оптимальным материалом для опалубочных щитов по критерию цена/качество является специализированная водостойкая фанера, с помощью которой можно получать гладкие качественные фронтальные поверхности бетона. В монолитном строительстве наряду с водостойкой фанерой находит применение ламинированная фанера опалубки с фенолформальдегидным покрытием. Фанерные щиты можно использовать порядка 50-100 раз при правильном строительном цикле с обязательной смазкой внутренних поверхностей.

Опалубочные щиты укладываются на поперечные и продольные балки, закрепляются при помощи шурупов с потайной головкой, которая по стандарту ГОСТ не может выходить за плоскость фанеры более чем 0,1 мм. Несущие балки соединяются при помощи болтового соединения.
Стойки, балки перекрытий являются поддерживающими компонентами опалубочных систем, которые воспринимают нагрузки при бетонировании. Используются в качестве фиксирующих элементов при установке и закреплении опалубки перекрытий в проектном положении.

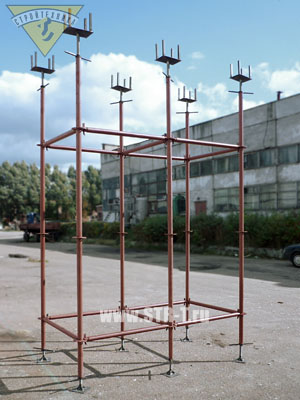

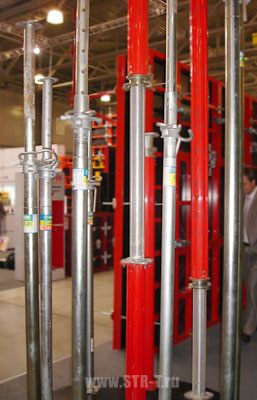

стойка тура опалубки     стойки телескопические

Стойка телескопическая для опалубки состоит из двух секций, которые вставляются друг в друга. Нижняя часть содержит установочные отверстия, по которым выверяется высота стойки. Для большей устойчивости данный элемент может быть оборудован треногой, тогда он называется опорной стойкой или поддерживающей.

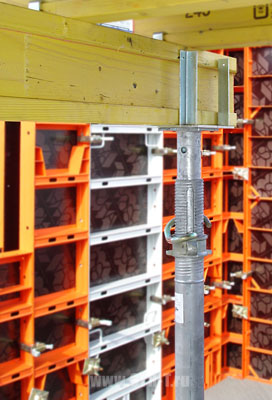

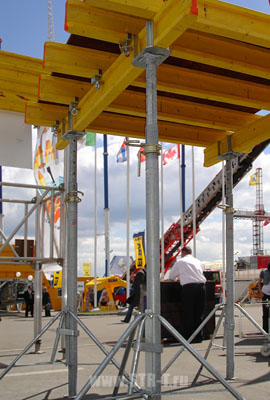

стойка опорная     стойка телескопическая с продольной балкой

На стойку устанавливается съёмная головка одного из трёх видов:
  • вильчатая головка, "унивилка" - применяется для установки на ней несущих продольных балок;
  • опорная головка - поддерживает опалубочную систему, вплоть до демонтажа опалубочных щитов. Способна опускаться на 1-2 см, что даёт возможность оперативно оценивать набор прочности бетона без распалубки, выдвигая поддерживающие стойки, и освобождая несущую палубу балок;
  • падающая головка -  при достижении бетоном достаточной прочности, применение такой головки позволяет убирать промежуточные поддерживающие стойки. Головка оборудована механизмом, при нажатии на который, верхняя часть опускается на 10 см, при этом опорные стойки в опалубочной системе сохраняют своё неизменное положение.
