Пневмокамерный насос Монжус 1200-6

Пневмокамерные насосы Монжус являются самым популярным видом насосов для цемента. Наше предприятие производит их на протяжении многих лет, постоянно модернизируя автоматику и систему управления. Заводской индекс модели - НО-324М. Пневмокамерные насосы предназначены для транспортировки цемента или иных мелкодисперсных материалов с коэффициентом весовой концентрации аэроматериальной смеси не более 60 (кг цемента / кг воздуха). Транспорт происходит, как правило, от складов цемента к узлам-потребителям, например, для закачки цемента в силосы или для разгрузки железнодорожных вагонов - хопперов (но для этого необходимо обустраивать специальный приямок под ж/д путями с приёмной воронкой).



Пневмокамерный насос цемента Монжус



Принцип действия насоса Монжус основан на выдавливании цементо-воздушной массы из камеры под действием сжатого воздуха и является периодическим. Цикл работы следующий: происходит заполнение камеры при открытом верхнем дисковом затворе, затем затвор герметично закрывается, а в камеру подаётся воздух и начинается цикл нагнетания, продолжающийся до тех пор, пока автоматика не получит сигнал об отсутствии в насосе цемента. Насос не является самовсасывающим, т.е. для его работы надо обеспечить поступление в камеру цемента. В насосах типа Монжус он поступает самотёком, для чего его обычно располагают непосредственно под складом цемента или приёмным бункером. Для управления работой и обеспечения нормальных условий эксплуатации насосы Монжусы могут поставляться с предохранительными устройствами и запорной арматурой, установленной на трубопроводах сжатого воздуха, а так же системы КИП и автоматики. Модель насоса Монжус с автоматикой и пультом управления имеет индекс НО-324МА.

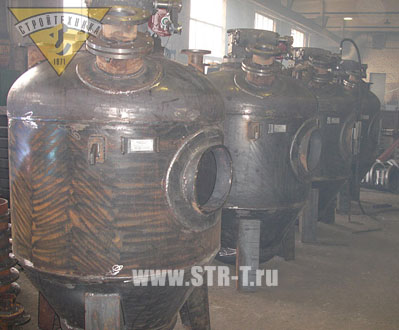

Насосы Монжус в цехе производства и сборки. Внутренний вид рабочей камеры пневмокамерного насоса - верхний тарельчатый клапан.


насос цемента Монжус     Пневмокамерный насос Монжус
  Просим иметь ввиду, что работа с применением пневмонасосов без запорной арматуры и предохранительных устройств запрещается!


Технические характеристики пневмокамерных насосов типа Монжус:


Производительность, т/час 40...60
Максимальная дальность подачи, м 400
Рабочее давление, кгс/см2 4...6
Расход сжатого воздуха, м3/мин 5,4...27
Удельный расход сжатого воздуха, м3/тонна 0,685
Емкость камеры, м3 1,25
Среднее время опорожнения, мин 0,8
Номинальный внутренний диаметр, мм 1200
Максимальное рабочее давление в камере, МПа 0,6
Рабочее давление в системе пневмоприводов, МПа 0,63
Условный проход транспортного трубопровода, мм 150
Условный проход загрузочного патрубка, мм 300
Габаритные размеры, мм
длина 1456
ширина 1456
высота 2470
Масса не более, кг 1500
